如果将1993年的《DOOM》看作一台精密的魔术机器，它最核心的戏法，莫过于将一张二维的建筑平面图，“变”成一个让无数玩家沉浸其中、血脉偾张的三维世界。更令人惊叹的是，这场宏大的视觉魔术，竟然能在当年主流的486处理器上流畅上演。这场戏法的诀窍，并非真正的3D多边形渲染，而是一套被称为“2.5D”的、充满工程智慧的视觉骗术。
本文将化身一名深入后台的探秘者，尝试拆解这台古老而优雅的机器，看看它的齿轮与杠杆是如何精密咬合，最终在屏幕上构建出那个我们既熟悉又陌生的地狱。
地狱蓝图——万物皆生于平面
地狱蓝图——万物皆生于平面
要理解DOOM的世界，我们首先要抛弃现代游戏中“万物皆由三角形构成”的观念。DOOM关卡的根基，并非三维空间中的多边形网格，而是一张纯粹的二维地图。这张地图由四个核心元素构成：VERTEXES（顶点，即XY坐标点）、LINEDEFS（线段，连接两个顶点）、SIDEDEFS（线段的“侧面”，定义了墙壁的贴图）以及SECTORS（扇区，由一圈封闭的线段围成的区域）。

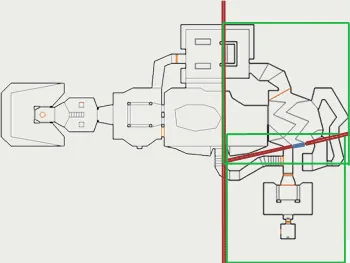

Doom E1M1的第一个关卡如下所示：
在关卡编辑器（如Doom Builder）中，设计师绘制的其实就是这样一张由点、线、面构成的平面图。而三维信息的关键，则储存在SECTORS这个结构里。每一个扇区都记录着三个至关重要的属性：地板的高度、天花板的高度，以及它们各自使用的贴图和光照亮度。

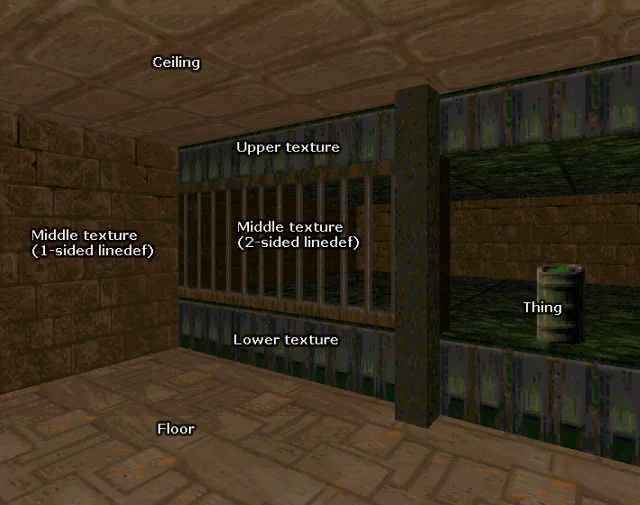

当游戏引擎读取这张地图时，它做了一件极为巧妙的事情：它将每个二维的扇区，沿着Z轴“挤出”（Extrude），形成一个具有体积感的空间。 你的脚下踩着的地面，就是扇区的地板高度；你的头顶碰到的天花板，就是扇区的天花板高度；而两个扇区交界处的LINEDEFS，如果它们连接的两个扇区高度不同，自然就形成了一堵墙或一个台阶。
这个从2D“挤出”3D的设计，是DOOM 2.5D技术的基石，同时也带来了它最著名的几个“规则”：
- 墙体永远垂直于地面：因为墙体只是两个不同高度扇区之间的“断面”，它不可能倾斜。
- 地板和天花板永远是水平的：它们是扇区在Z轴上的两个平面，无法做出斜坡。
- 没有真正意义上的“楼上楼”：在一个XY坐标点上，永远只能存在一个扇区。你无法建一座桥，让玩家从桥下走过——因为这会在二维地图上造成扇区的重叠，这是DOOM的数据结构所不允许的。
这种设计的本质，是将一个复杂的三维渲染问题，降维成一个“在特定高度绘制二维平面”的问题。虽然牺牲了空间的自由度，但却为在有限机能上实现流畅运行铺平了道路。这份关卡的几何蓝图，主要由w_wad.c等文件负责从WAD数据包中加载并解释。
导演之眼——BSP树的无情剪辑
导演之眼——BSP树的无情剪辑
有了世界的蓝图，下一个问题随之而来：在一帧画面中，成百上千的墙壁、地面和天花板，哪些是玩家能看到的？哪些被挡住了？谁先画，谁后画？现代游戏引擎依赖一个名为“Z-Buffer”（深度缓冲）的硬件功能来解决这个问题，它会记录每个像素的深度，后画的物体如果更近，就覆盖先画的。但在1993年，Z-Buffer是奢侈品，每一分计算资源都必须用在刀刃上。
DOOM的解决方案堪称神来之笔：二叉空间分割树（Binary Space Partitioning Tree，简称BSP树）。
这棵树并非在游戏运行时动态计算，而是在关卡编译时（由一个叫node builder的程序）预先生成好的。它的构建过程很简单：在地图上选择一条LINEDEF作为分割线，将整个空间一分为二。然后在这两个子空间里，再各自选择分割线，如此递归下去，直到每个最终的子空间都是一个简单的、内部无遮挡的凸多边形区域，这个区域在源码中被称为“子扇区”（Subsector或SSector）。
这棵树的神奇之处在于它在渲染时的遍历方式。每一帧，引擎都会从代表整个地图的根节点开始，进行一次简单的递归判断：玩家当前位于当前节点的分割线的哪一侧？
这个简单的判断带来了三个立竿见影的好处：
- 自动排序：引擎总是优先遍历玩家所在的那一侧子树，然后再处理分割线，最后才遍历另一侧的子树。这意味着，从玩家视角看，所有物体都以一个近乎完美的“从近到远”的顺序被提交给渲染器。这天然地解决了绘制顺序问题，无需任何复杂的排序算法。
- 视锥剔除：在遍历过程中，如果一个节点的包围盒（Bounding Box）完全在玩家的视野范围（FOV）之外，那么这个节点及其所有子节点都可以被直接丢弃，极大地减少了需要处理的几何体数量。
- 无Z-Buffer的遮挡剔除：这是BSP树最核心的魔法。DOOM在绘制墙体时，会维护一个数据结构，记录屏幕上每个X坐标的垂直像素区间是否已经被“实心墙”所占据。可以把它想象成一张“屏幕剪裁图”。当引擎按“从近到远”的顺序绘制墙体时，它会先检查这堵墙在屏幕上的投影范围是否已经被之前的墙画过了。如果画过了，那部分就会被“剪掉”不画。这样一来，被远处墙体遮挡的更远处的墙体，就自然而然地被剔除了，完美避免了无效的重复绘制（Overdraw）。
整个渲染流程的核心，R_RenderPlayerView函数，其逻辑可以用以下伪代码清晰地展示：
而BSP树的遍历逻辑，则在r_bsp.c中以优雅的递归实现：
通过这套机制，DOOM将“可见性判断”、“绘制顺序”和“遮挡剔除”这三大难题，巧妙地捆绑在一次BSP树遍历中一并解决，其设计之精妙，至今读来仍令人拍案叫绝。
绘制幻象——三支画笔与一盒颜料
绘制幻象——三支画笔与一盒颜料
当BSP树这位“导演”确定了每一帧要画什么以及按什么顺序画之后，真正的“绘制”工作就交给了几位高度特化的“画家”。DOOM并没有一个统一的渲染器，而是为世界的不同组成部分——墙壁、地面/天花板、物体——分别设计了最优化的绘制管线。
墙体：垂直的像素瀑布
DOOM的墙体渲染是其视觉风格的核心。它的贴图资源在存储时，就不是我们今天熟悉的按行存储的位图，而是按垂直列（Column）存储。渲染时，引擎将一面可见的墙段（seg）投影到屏幕上，计算出它占据的X坐标范围。然后，它会一列一列地扫描这个范围，为屏幕上的每一个像素垂直列，从贴图中采样对应的纹理列，并根据距离进行缩放，最后“刷”到屏幕缓冲区上。这个过程由r_draw.c中的R_DrawColumn等函数执行。
这种“列渲染”的方式与贴图的存储格式高度匹配，使得内存访问极为高效。但它也导致了一个经典特性：DOOM无法实现真正的向上/向下看（Look up/down）。因为无论玩家视角如何，墙体始终是严格垂直绘制的。后来的社区源码移植版（Source Ports）通过一种称为Y-Shearing的矩阵变换技巧，模拟出了“抬头/低头”的效果，但这已是对原始引擎的扩展了。
地面与天花板：Visplane的水平跨度魔法
绘制广阔的地面和天花板，如果也像墙体一样逐个像素计算透视，开销将是巨大的。DOOM在这里引入了另一个天才设计：可见平面（Visplane）。

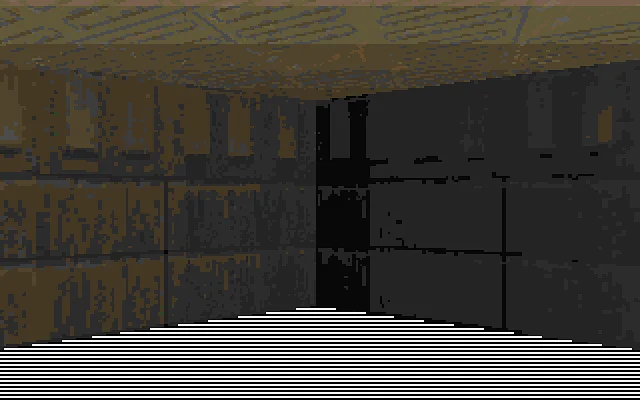

当引擎在绘制墙体时，墙的上下边缘会暴露出其背后的地面和天花板。引擎会收集这些暴露出来的“像素水平条带”（Span），并将具有相同高度、相同贴图、相同光照的条带合并在一起，形成一个visplane。在所有墙体都画完后，引擎会得到一个关于当前画面所有可见地面和天花板的visplane列表。
在r_plane.c的R_DrawPlanes函数中，引擎会一次性地处理这些visplane。它不再逐像素计算，而是按屏幕的水平线（Scanline），一行一行地绘制这些平面的横向跨度（Span），纹理坐标和光照也可以通过简单的线性插值快速计算。这种化零为整、按水平跨度批量绘制的方式，极大地提升了地面/天花板的渲染效率。
当然，这个设计也有其极限。原版DOOM引擎最多只能同时处理128个visplane。在一些极其复杂的、远景开阔的自制地图中，如果屏幕内同时出现了太多不同高度、不同贴图、不同光照的地面/天花板组合，就会超出这个上限，导致游戏崩溃并弹出臭名昭著的错误信息——“Visplane overflow”。
精灵与光照：公告板戏法与调色盘魔法
怪物、道具、爆炸效果等动态物体，在DOOM中被称为“精灵”（Sprite）。它们本质上是始终朝向镜头的二维图片，这种技术被称为“公告板”（Billboard）。在BSP遍历过程中，可见的精灵被收集到一个列表（vissprites）中。在墙体和地面都绘制完毕后，引擎会按照距离从远到近的顺序绘制这些精灵。
为了确保正确的遮挡关系，精灵的绘制同样会利用之前墙体渲染阶段生成的“屏幕剪裁图”。在绘制精灵的每一垂直列时，引擎都会检查这一列是否已经被实心墙遮挡，如果是，则跳过绘制。这套机制由r_things.c负责，它确保了小妖可以被完美地隐藏在柱子后面。
而为整个世界注入灵魂的光照，则完全依赖于一个巧妙的“骗术”。DOOM是一个256色的调色板游戏，它的光照并非实时计算，而是通过查表完成。在WAD文件中有一个名为COLORMAP的数据块，它本质上是34个预先计算好的、从亮到暗的256色调色盘。
渲染任何像素时，引擎会根据其所属扇区的光照等级和它与玩家的距离，从这34个“变暗表”中选择一个，然后用这个表去“翻译”贴图原本的颜色索引，从而得到最终的屏幕颜色。这种方式几乎零成本地实现了“越远越暗”的距离衰减（雾化）效果，营造出强烈的空间感。
此外，为了增强立体感，卡马克还加入了一个被称为“Fake Contrast”（伪对比度）的细节：引擎会根据墙体的朝向（正南/北或正东/西），微调其使用的COLORMAP，使得不同朝向的墙壁有细微的亮度差异，从而在没有复杂光照模型的情况下，强化了场景的几何轮廓。
最后，为了让这一切能在486那孱弱的浮点运算能力下飞驰，整个引擎的核心数学运算都构建在16.16定点数和查找表之上。三角函数（正弦、余弦）、角度变换等耗时操作，都在游戏启动时被预计算并存入tables.c的巨大数组中。渲染中的所有计算，都尽可能地被转化为了整数加法和查表，这才是DOOM能够流畅运行的终极秘密。
与硬件共谋的工程美学
与硬件共谋的工程美学
回看DOOM的渲染引擎，我们发现它并未“真正”地去模拟一个三维世界。相反，它像一位技艺高超的舞台设计师，用一套量身定制的规则来构建和呈现幻象：
- 它用“挤出”的2D扇区搭建舞台布景，限定了空间的表达方式。
- 它用BSP树作为总导演，精准控制着观众（玩家）的视野与场景的调度。
- 它为墙、地、物分别雇佣了最高效的“绘制专家”（列渲染、跨度渲染、公告板）。
- 它用一张神奇的调色盘为整个舞台打光，廉价而富有戏剧性。
这套方案的每一个环节，都充满了对当时硬件限制的深刻理解与巧妙妥协。它不是“不够3D”，而是在那个时代背景下，关于“如何在有限算力内创造出最大化沉浸感”这一问题的最优解。DOOM的2.5D技术，与其说是一种技术的局限，不如说是一种与硬件共谋的、朴素而锋利的工程美学。
时至今日，当我们再次穿行于地狱的走廊，或许可以多一分欣赏。当你利落地闪过一个拐角，远方的地面在visplane列表中悄然合并，墙壁的像素列在CPU缓存中飞速刷下，而一只地狱男爵的轮廓被solidsegs的边缘“咔哒”一声精确裁切——请记住，这便是1993年，那个属于天才程序员的最迷人的戏法。
