包具翻盖设计研究 Part.3

插扣：不同情况

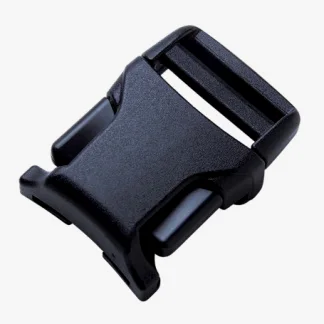

方扣（可调/不可调）

这类闭合方式最常见的就是使用方形插扣，比如ITW NEXUS的Classic SR系列、DURA-FLEX的MOJAVE系列、Stealth系列等。在大多数插扣闭合主仓的包具上，插扣通常会配合魔术贴一起使用，兼顾便捷性和可靠性。

在这类用法中母头一般不可调，只需公头可调。生产时需要将母头用织带缝在包具上。正如上文所说，常见用法是将母头缝在盖子一侧，但也有少数例外，例如MOLLE II装具系统里的一些附包。

图1：Maxpedition Jumbo Versipack（#0412），经典的超级鞍袋，主仓采用一枚Dura-Flex Stealth 系列50mm规格防断裂插扣闭合

三角扣（母头固定）

除了方扣，固定位置安装的三角扣也很常见。三角扣的母头需要在安装位置打三个洞，用来在内部安装固定片。三角扣的母头一般安装在盖子或者附包本体中空白面积比较大的一方。

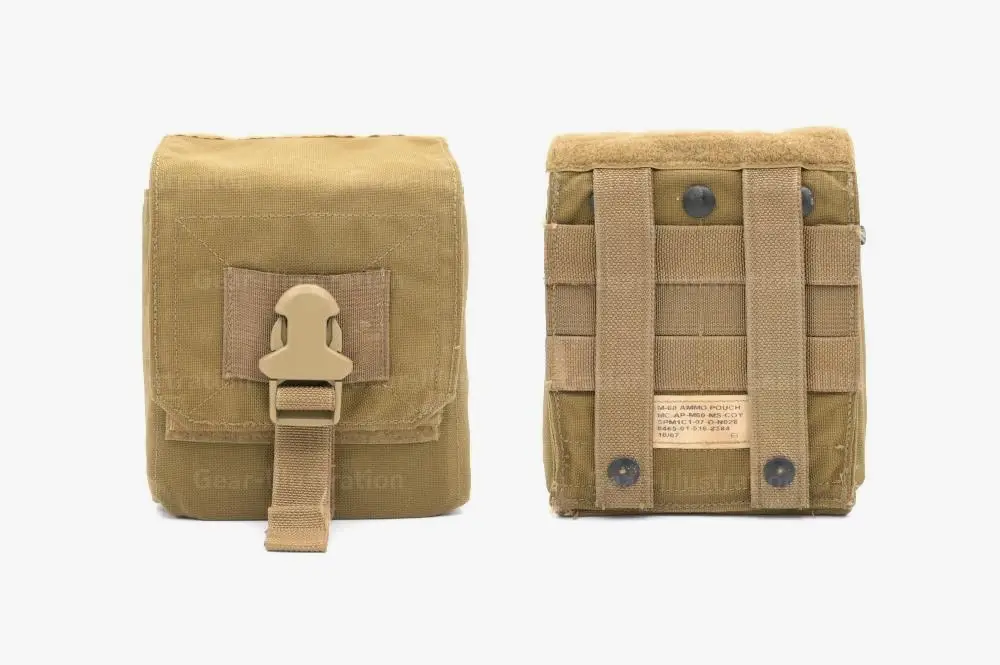

图2：Eagle Industries 生产的 FSBE M-60 弹链包，母头设置在盖子上。为了便于生产和安装，母头是预先装在一段40mm织带再缝到盖子上的，这样不仅可以优化生产流程，当不需要插扣的时候也可以很方便地将其拆除而不会在盖子上留下孔洞

依托25mm MOLLE/PALS织带（母头可拆卸）

ITW NEXUS QASM（Quick Attach Surface Mount），或者Duraflex Quick Attach HD，是2010年前后诞生的扣具款式。这种扣具设计上用于配合MOLLE/PALS织带使用，因此只有25mm这一种规格，目前最常见的用法是连接胸挂和防弹背心。这种扣具的特点在于依附于带分隔缝线的25mm织带，一般只能沿着织带方向安装，少数型号可以四方向安装。由于其安装方便，只需要在安装位置缝一段25mm织带即可，而且安装后根据包具不同还有一定的调整空间，现在取代了一部分三角扣，我在自己设计的丛林勇士背包的主仓盖子上也使用了这种扣具。

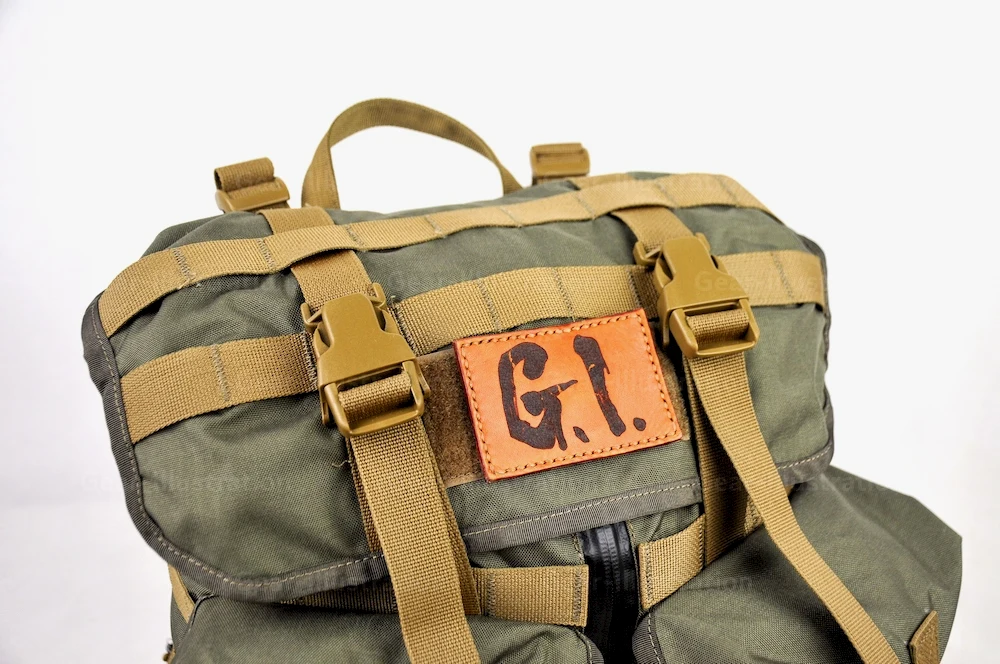

图3：笔者设计的“Jungle Ranger”丛林勇士背包，主仓盖子采用两枚Mojave® Dual Quik Attach Buckle闭合

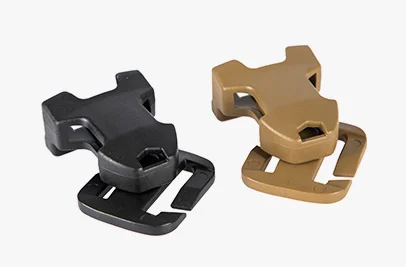

图4：英国Warrior Assault Systems三联闪光弹匣包（TRIPLE 40MM FLASH BANG POUCH），使用 ITW NEXUS QASM

其他可四方向/自由方向安装的型号

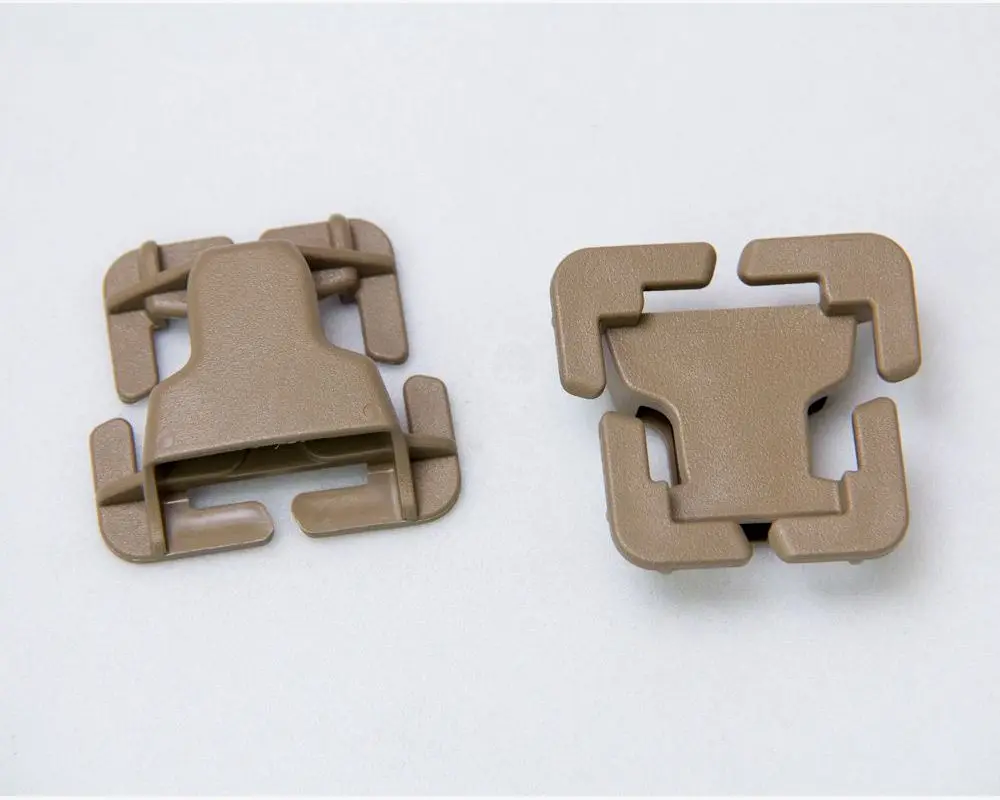

图5：Duraflex Every Which Way Quik Attach Female，我在现在Duraflex产品官网上已经找不到这个产品了

图6：韩国 Woojin Plastic Molle 4Way Champion

图7：PSIGEAR Baracuda™系列扣具，由可替换的带转轴的25mm底座和配套的母头两部分构成，母头可在底座上自由旋转，兼容 ITW Nexus SR1 和 Duraflex Mojave 一寸规格公头

最后总结下插扣闭合方式的特点

设计特点

·根据包具预期用途和容纳物品尺寸，安装时可选择可调或者不可调

·需要盖子可调时尽量减少预留织带的长度

优点

·闭锁牢固，除非发生结构性损坏，否则不会意外打开

缺点

·戴手套的时候不便操作，闭合的时候还可能夹住手套

·开合相对麻烦，通常需要配合魔术贴

·部分款式扣具（如三角扣）如果损坏，难以自行维修替换

应用场景

·泛用，选择不同的扣具可应对不同的需求
